《杰發微課堂》上線啦！今天是開講第一課：杰發科技首款功能安全MCU芯片AC7840x已順利量產，客戶端對電機應用需求強烈，因此杰發科技為電機客戶設計了通用的AC7840x電機板，并提供多種配套通用電機算法和完整解決方案。

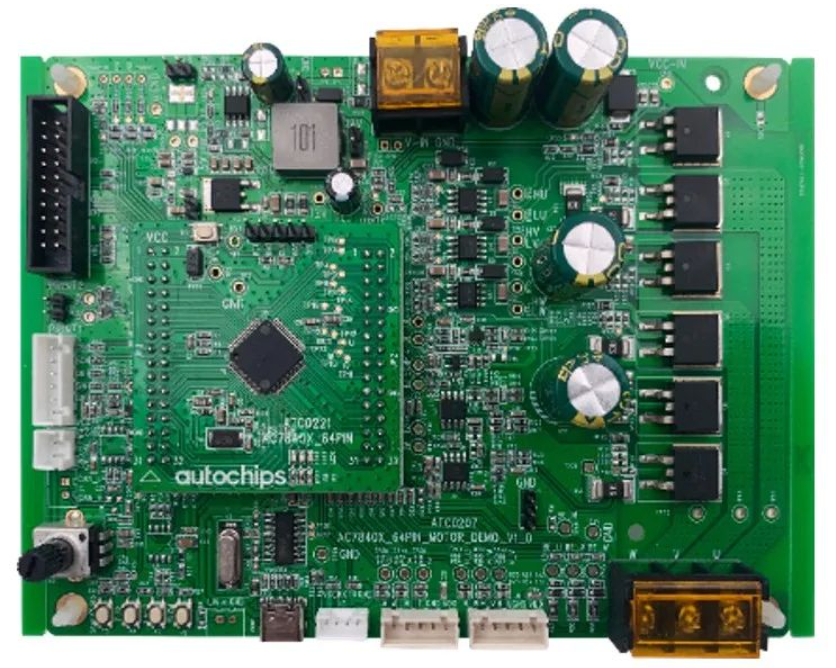

AC7840x單電機開發板
日前，基于AC7840x定點及浮點的無感FOC空調壓縮機方案也已完成開發和調試，可交付客戶直接使用，支持滑模、磁鏈、模型參考自適應等觀測器算法并可正常運行。
AC7840x空調壓縮機案例介紹

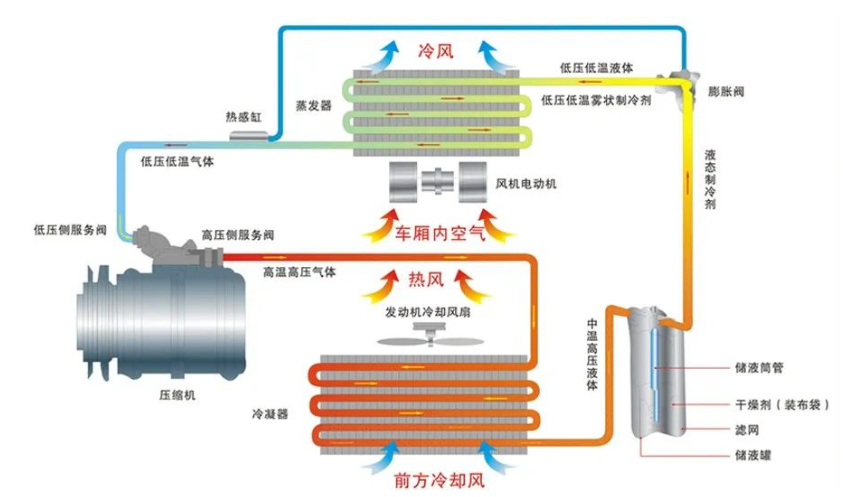

車載空調系統是汽車最常用的電機應用之一，主要包括壓縮機、冷凝器、蒸發器、膨脹閥、干燥儲液器、管路等部分，如下圖所示：
壓縮機方案組成與工作原理

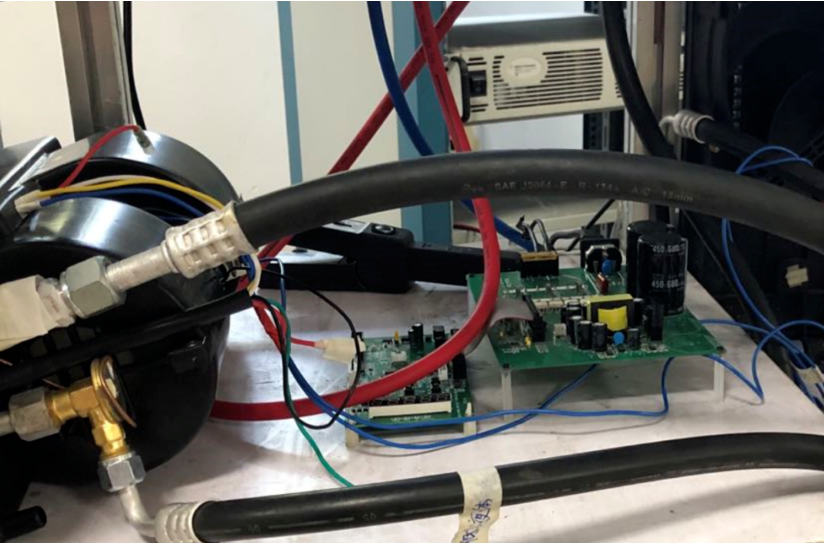

壓縮機方案聯調實物圖

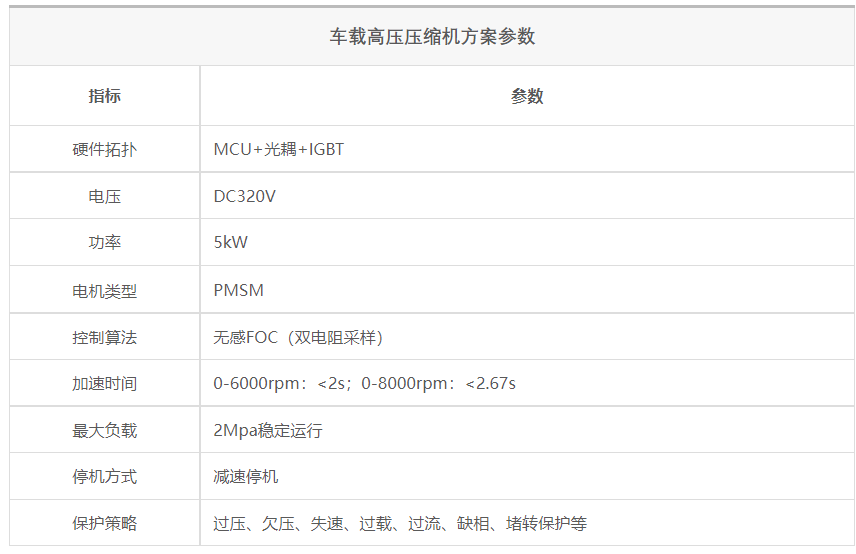

基于AC7840x的車載壓縮機應用方案實例及相關參數如下圖：
壓縮機方案算法實現
杰發科技的算法Lib支持運行三種無傳感觀測器算法，包括滑模觀測器、磁鏈觀測器和模型參考自適應。其中，滑模觀測器算法魯棒性強，對電機參數不敏感；磁鏈觀測器算法易于實現，調節參數少；模型參考自適應算法低速帶載能力強，但受電機參數影響較大。

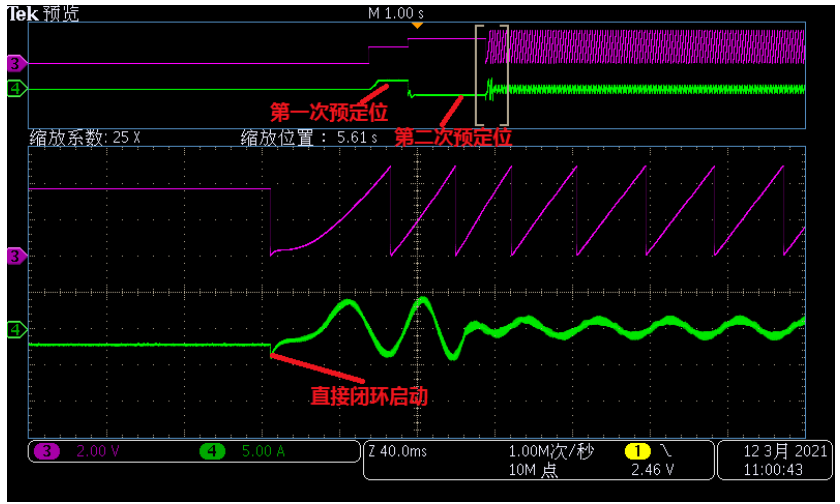

為保證壓縮機快速啟動功能需求，采用預定位后直接啟動方式調試效果如下圖所示：
預定位+直接啟動效果圖
空調壓縮機關鍵應用
車載空調壓縮機方案關鍵應用包括關鍵技術和完善的保護策略兩個方面。壓縮機關鍵技術主要有快速啟動，啟動閉環平順，快速環路響應和運行可靠性。AC7840x車載壓縮機關鍵技術優勢如下：
支持預定位后直接閉環啟動，保證強帶載啟動能力同時，提升了啟動速度。
2. 采用角度逼近法和平滑電流過渡方式，確保開環切閉環平順性和成功率。
支持豐富的無傳感觀測器算法方案，啟動加速至8000rpm僅耗時2.67s，并實現100%啟動成功率，可穩定在2Mpa壓差運行。
另外，基于AC7840x的車載壓縮機應用方案，擁有完善的電機運行保護策略，可提供壓縮機工作中常見的過流、過欠壓、堵轉、失速、缺相、限功率等保護功能，從軟件層面提升壓縮機方案運行的安全可靠性。
車載空調壓縮機方案是AC7840x系列應用方案之一，杰發科技將持續挖掘公司全系列MCU芯片的應用場景，歡迎繼續關注。
